Рама квадрокоптера ZRR LF1000

CL4094

Каталог магазина » Магазин » Мультикоптеры » CarbonLab » Рама квадрокоптера ZRR LF1000

Производитель: Carbon Lab
Масса: 560гр.

Габарит несущей части рамы ДхШхВ (без штанги) 203х150х94мм

Диагональ по осям моторов до 1070мм

Полетное время с полезной нагрузкой 600гр. (3-х освой подвес с GoPro) с батареей 10000mAh 35 минут.

44,000 руб.
Код: 4094
Код производителя: CL4094

  Одной из особенностей этой рамы является то, что у нее нет посадочного шасси. Взлет и посадка осуществляется с руки. Такое решение позволяет добиться минимальной массы и, как следствие, продолжительного времени полета. Безусловно, такая тактика использования коптера предпологает определнный опыт в пилотировании БПЛА.

Каждая моторама предусматривают установку одного мотора с крепежными отверстиями М3 на расстоянии 25мм друг от друга.

Пропеллеры до 18 дюймов. При использовании более длинных труб лучей (можно приобрести дополнительно) возможна установка любого пропеллера до 37 дюймов.



Рекомендуемые моторы и пропеллеры:

Мотор  Пропеллер
 6424-350 KV  16х5
 8626-160 KV
 18x5.5
 8626-100 KV
 20x5.5



Рекомендуемая батарея 6S1P 10000mAh 15C

Ток висения (общий) с полезной нагрузкой 600гр. 25А

Рекомендуемые регуляторы скорости до 40А, например Slim серия для установки на нижнюю пластину или внутри луча.

Рекомендуемая распределительная плата.

Рекомендуемый ВЕС.

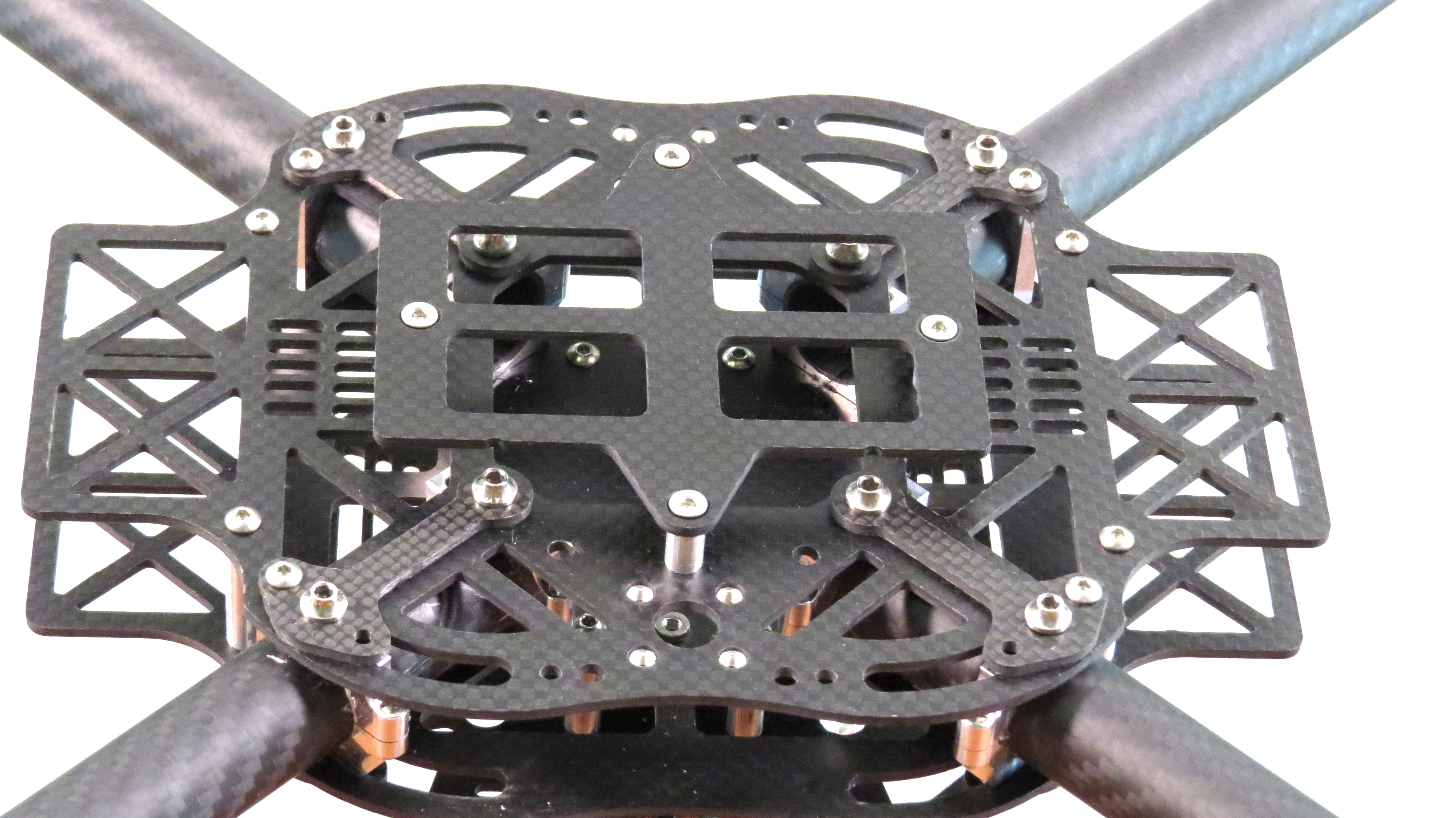

Общий вид рамы в полетном положении

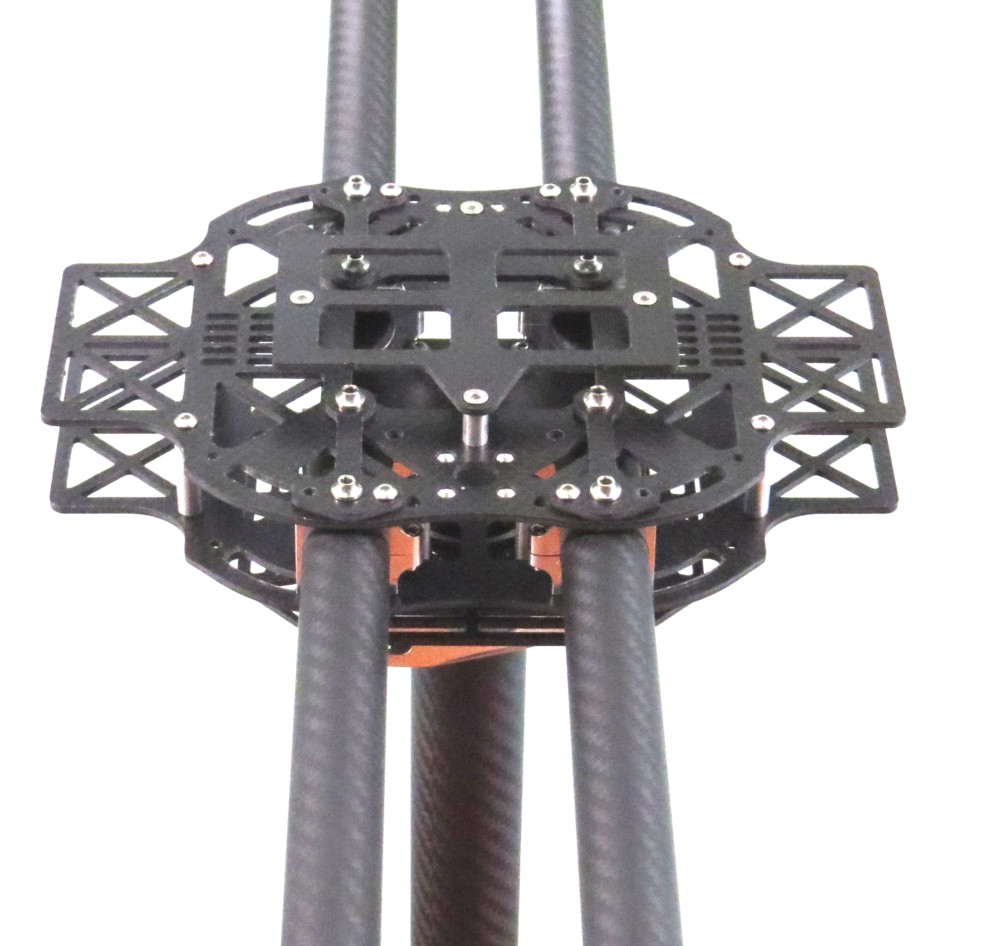

 Вид рамы в транспортном положении

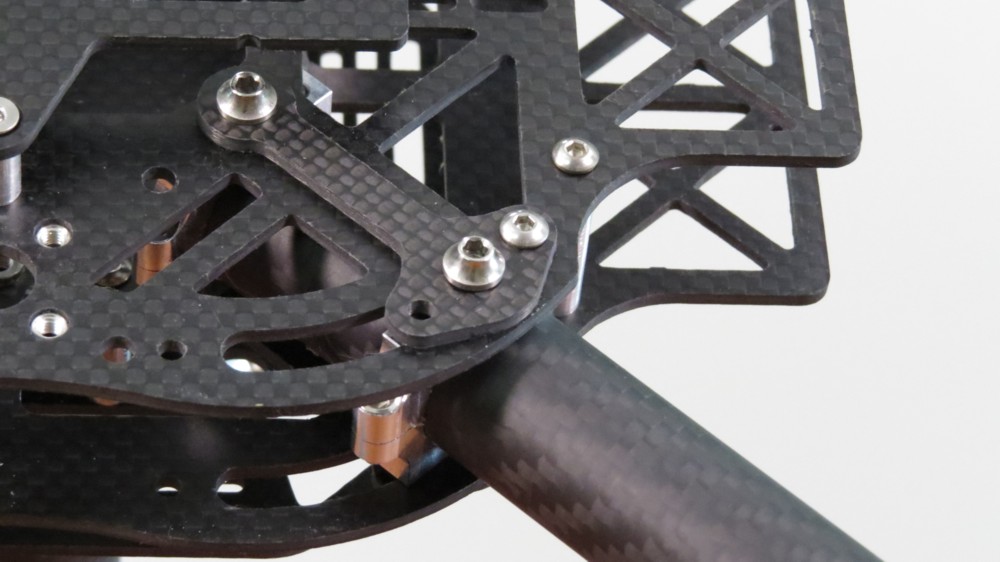

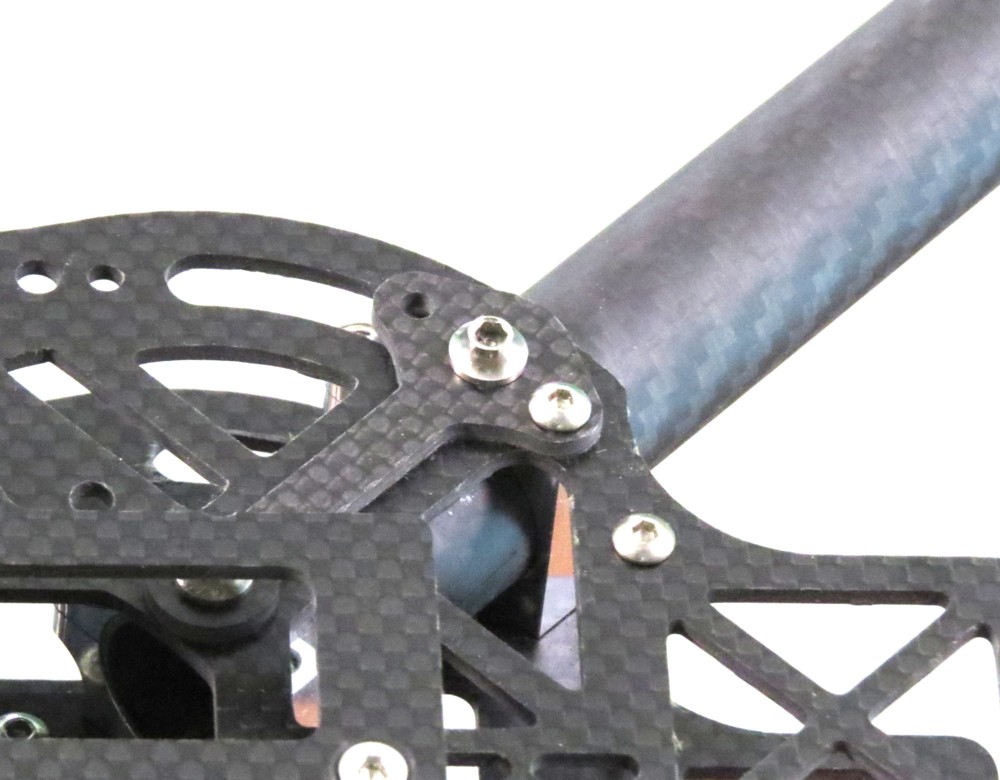

 Механизм складывания. Зажимной и фиксирующий винты. Фиксирующий винт доказали свою неоходимость для надежной фиксации луча в обоих положениях .

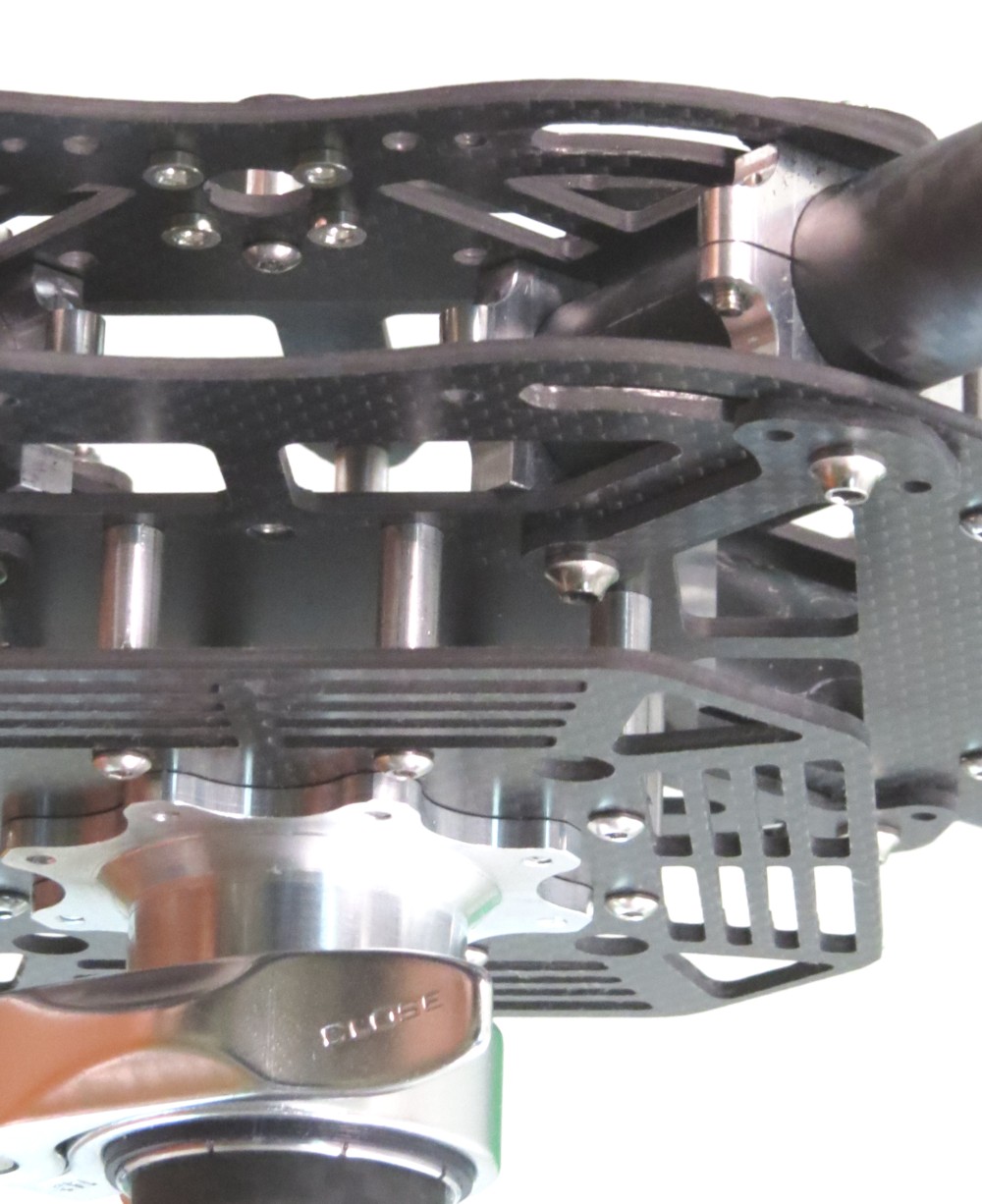

 Цанговое крепление штанги подвеса. Диаметр штанги 30мм. Длина штанги 250мм. Разработка и испытание цанги проведено у нас.  Универсальное цанговое крепление, разработанное нами, с успехом применяется компанией AirPano со множеством оборудования.

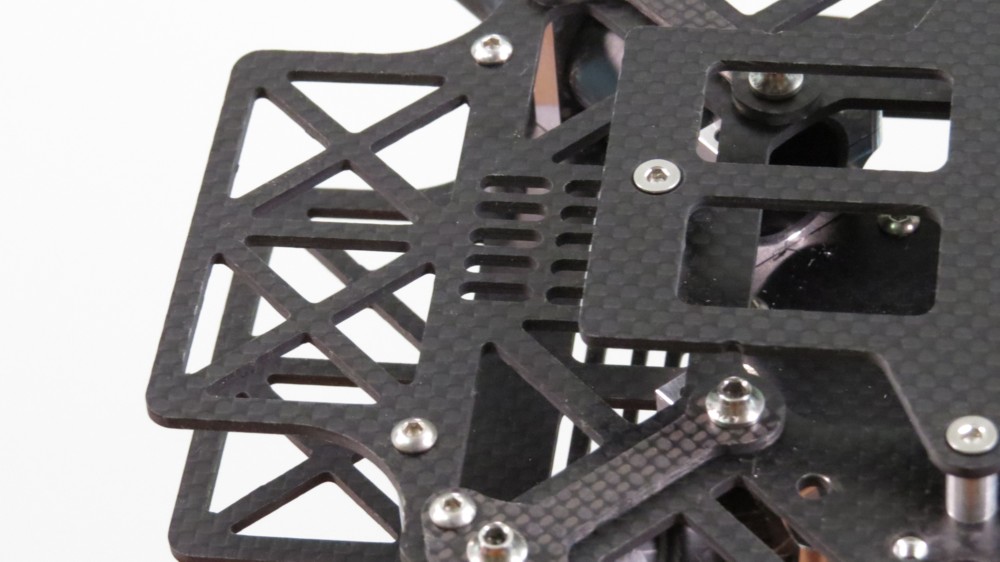

Цанга крепится к пластине для размещения регуляторов моторов и допобрудования. Выше расположена нижняя несущая пластина рамы, снизу к которой крепится распределительная плата с крепежными отверстиями диаметром 3мм на габарите 45х45мм, а сверху устанавливается полетный контроллер.

Предусмотрена возможность установки регуляторов моторов как на нижней площадке рамы, так и внутри лучей. Регуляторы серии Slim до 40А точно подходят для установки внутри лучей. Это позволяет освободить еще место для допоборудования на раме.

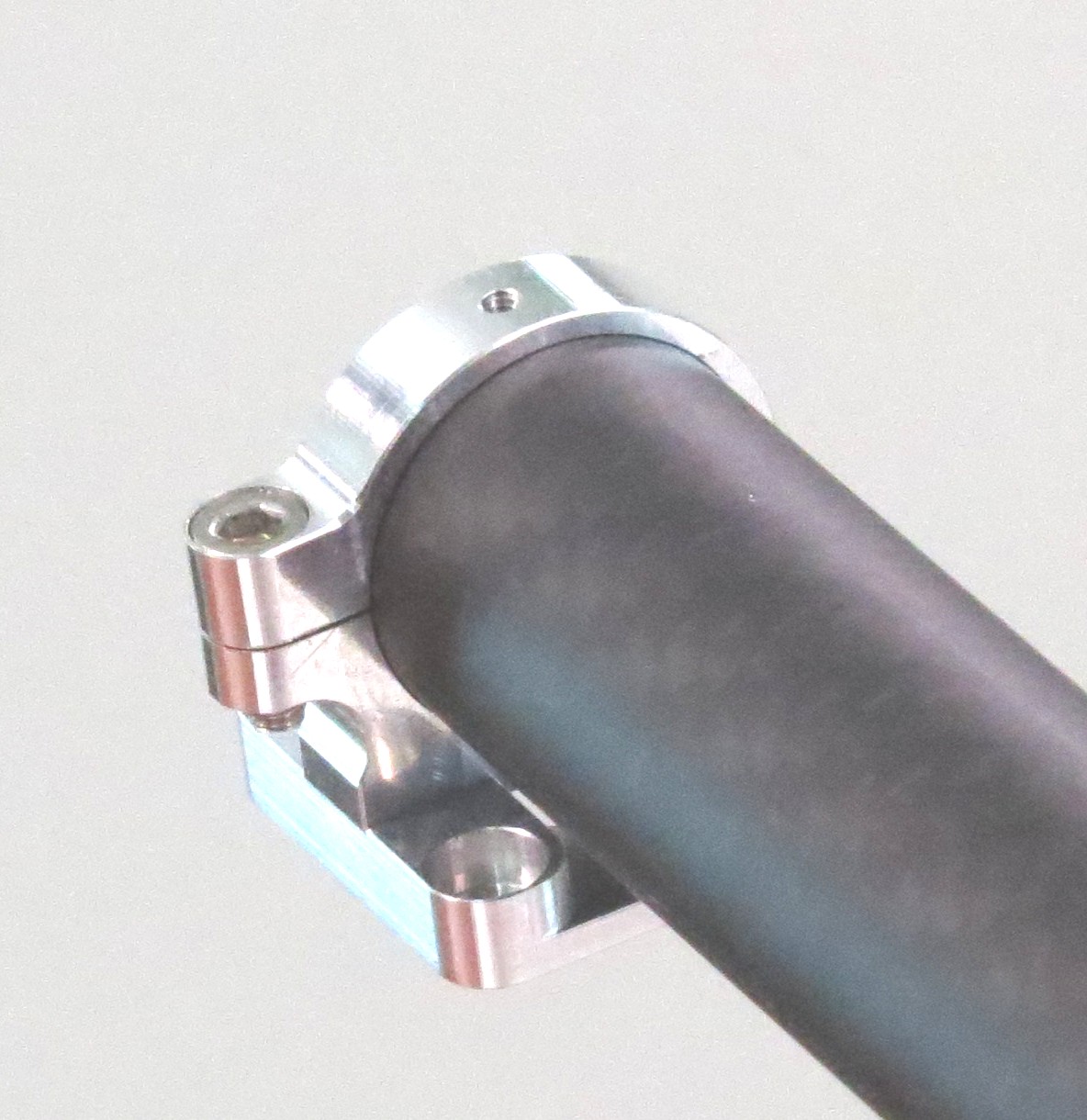

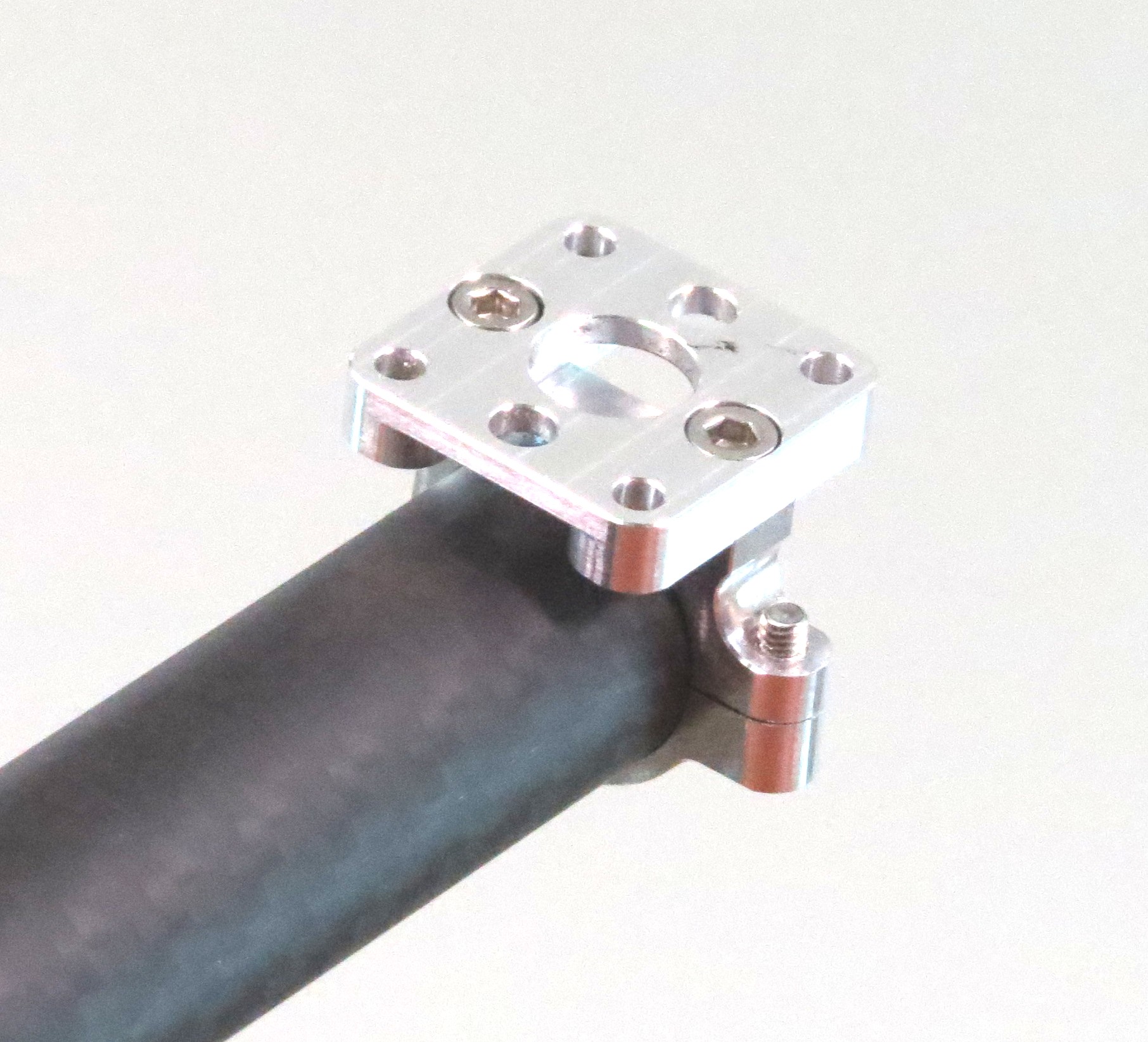

 Вид моторамы. Крепеж М3. Снизу видно отверстие М2 для фиксации моторамы от проворота на луче.

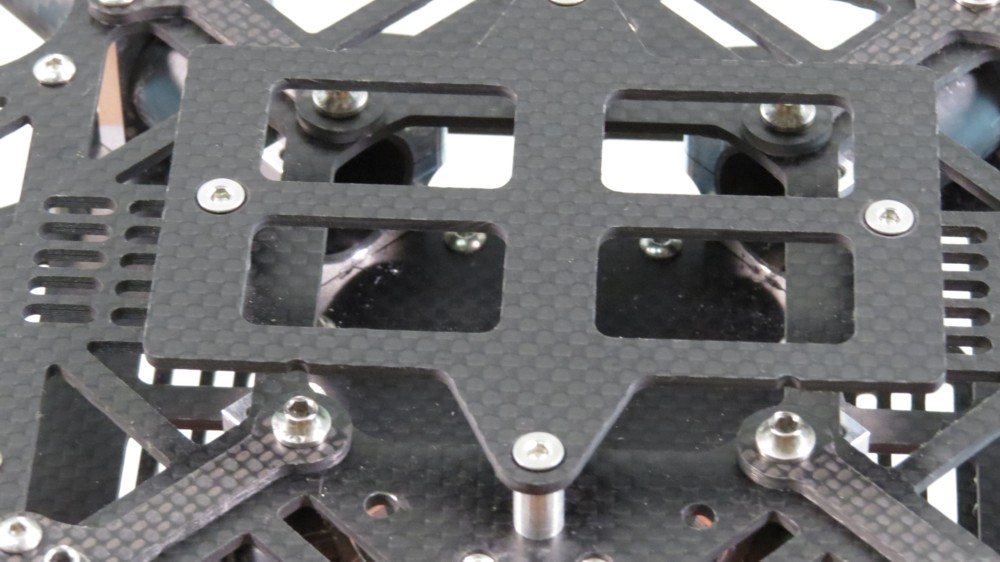

Площадка для размещения батареи

Достаточно места для размещения и крепления дополнительного оборудования.

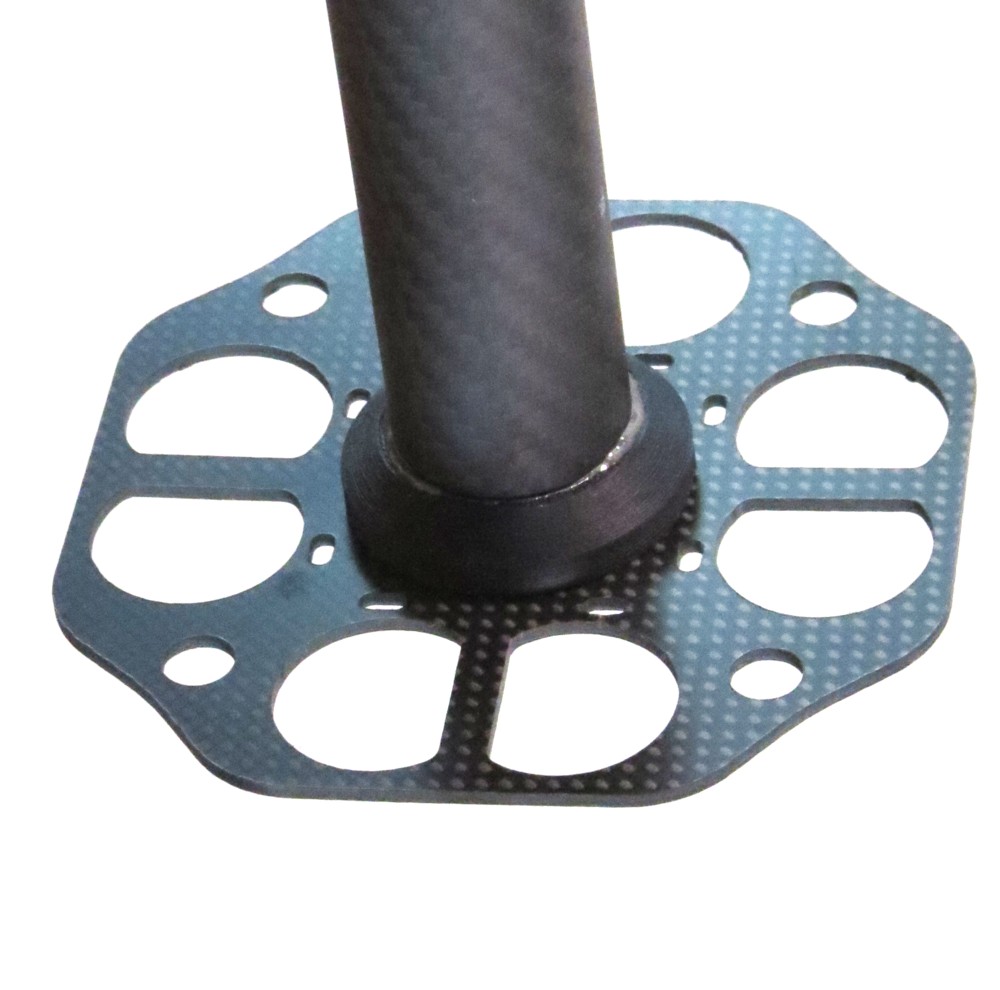

 На штанге площадка для крепления стабилизированного подвеса и фото-видео оборудования.
