Код: 4157
Код производителя: RCR4157
|

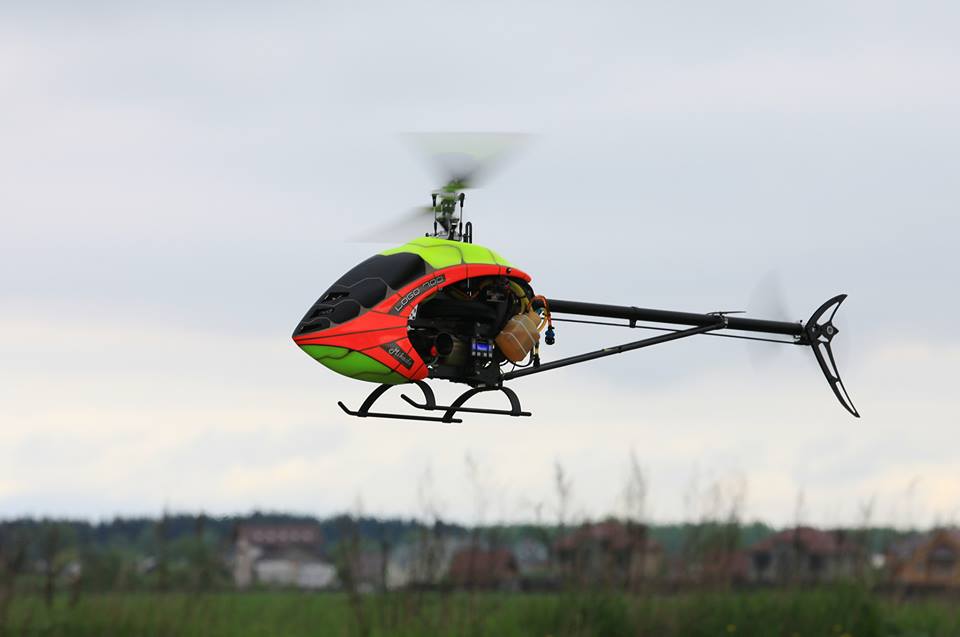

Модель спортивного вертолета Logo 700TS.
(TS - turbo shaft)
Основным отличием от подавляющего большинства моделей веторолетов состоит в том, что представленная модель оснащена газотурбинним двигателем.
Используя для работы авиационный керосин, модель звуком и запахом практически неотличима от настоящего вертолета.
Вместе с тем, тяговооруженность модели позволяет выполнять практически весь комплекс 3D пилотажа, который выполняют электрические и ДВС модели вертолетов.
Заслуга такой тяговооруженности - реактивный газотурбинный двигатель Wren 44i, агрегатированный с угловым редуктором производства британской компании WrenTurbines, имеющией многолетний опыт в производстве газотурбинных двигателей для моделей. Высокая культура разработки и производства этой компании обеспечивает стабильную продолжительную работу двигателя.
Мощность двигателя на предствленной моделе вертолета 5000 Ватт.
Трансмиссия вертолета и рама разработана и изготовлена полностью в России. Длительные испытания (около 100 полетов) доказали правильность выбора компоновочных, технических и технологических решений.

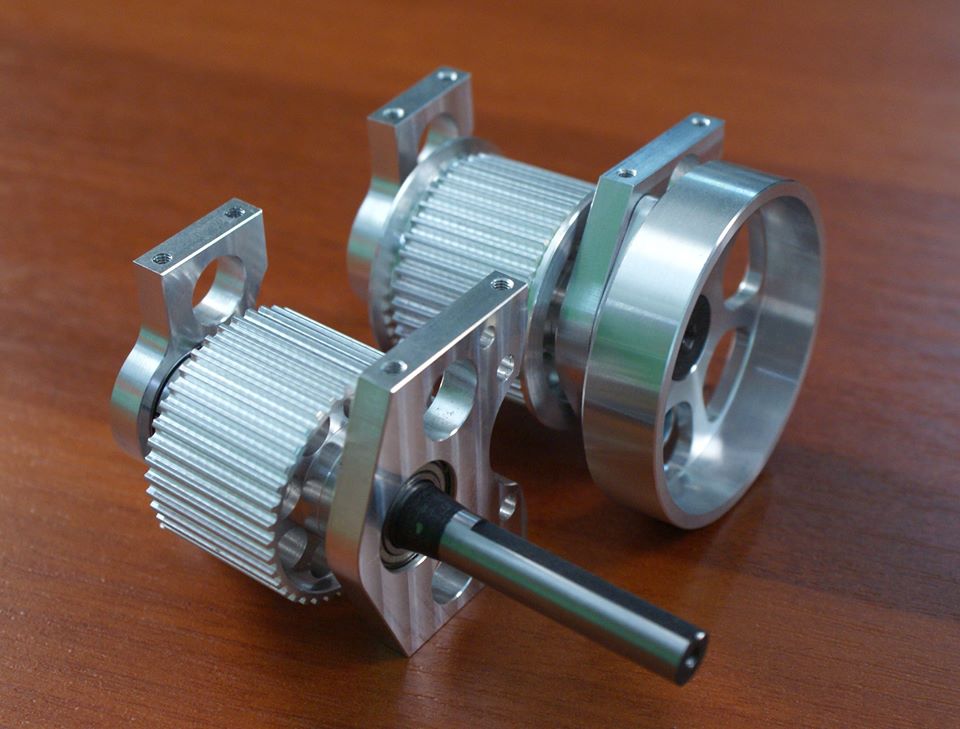

При изготовлении элементов трансмиссии используются авиационные сплавы Д16Т и В95. Высокое качество обработки металла на ЧПУ станках обеспечивает точное сопряжение деталей, надежность резьб и плотную посадку подшипников. Высококачественные подшипники расчитаны на длительную работу без появления люфтов и биений, пагубно сказывающихся на надежности узлов вертолета.
Представленная модель создана на базе знаменитого электрического вертолета Mikado Logo 700, от которого унаследовала детали основного, хвостового ротора, балку, лопасти, шасси и капот.
Рама, трансмиссия, топливный бак, моторама и элементы крепления двигателя разработаны и изготовлены на собственной производственной базе. Такой подход гарантирует простоту в обслуживании, технически грамотную поддержку и возможность незначительных изменений конструкции вертолета по желанию заказчика.
Топливный бак выпонен из карбона методом вакуумнного формования. Рама изготовлена из листового карбона толщиной 2мм.
Представленная модель вертолета полностью готова к эксплуатации. То есть грамотно собрана, настроена и проверена на всех полетных режимах.
Фрагменты испытаний прототипа:
Модель укомплектована следующим образом:
- Двигатель Wren44i
- Блок управления турбиной
- Бортовой настроечный модуль двигателя
- Топливная помпа
- Сервоприводы тарелки перекоса: Futaba BLS257HV
- Сервопривод хвостового ротора: Futaba BLS251 Brushless Heli Rudder Servo
- Бортовое питание (ВЕС) Emcotec DPSI Micro
- Бустер бортового питания OptiPower Ultra Guard
- Система стабилизации VBar Silver
- Радиоприемник Futaba S-Bus SB7008
- 2 батареи 2S1P 2200mAh
- Лопасти основного ротора 710мм
- Лопасти хвостового ротора 110мм
Модель прошла испытания так же с лопастями 690, 710, 726, 750 мм. Перегрузок трансмиссии и двигателя не выявлено.
Диапазон оборотов основного ротора при проведении испытаний 1850-2450 об/мин. Рекомендуемые обороты при эксплуатации 1980 об/мин при использовании лопастей длиной 710мм.
Взлетная масса модели 7200 грамм.
Для управления этой моделью необходима радиоаппаратура. Рекомендуемая модель Futaba 14MZ и выше.
Так же необходимо иметь зарядное устройство для бортовых батарей и наземное топливное оборудование.
Необходимым элементом эксплуатации моделей с реактивным двигателем является УГЛЕКИСЛОТНЫЙ огнетушитель.
Внимание!
Представленная модель изготавливается и собирается на заказ. Время изготовления до 120 дней. Для согласования производства свяжитесь с нами по телефону +7 495 972 68 99 или email alex@rcrotor.ru.
Мы с удовольствием расскажем об этой моделе и ответим на интересующие вопросы.
